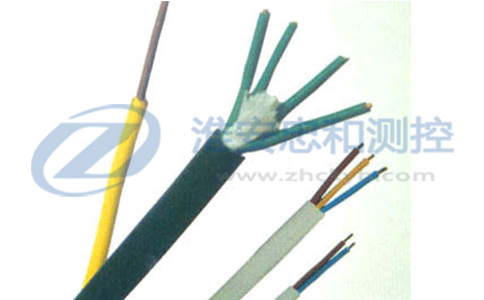

耐高溫氟塑料安裝線適用于高溫條件、低溫條件或特殊環境中（如酸、堿、油、化學試劑等）供電器設備或儀 表設備的連接，以及上述條件需用的電纜。
● 型號及名稱
聚全氟乙丙烯絕緣安裝線（簡稱F46安裝線）。
AF46-聚全氟乙丙烯絕緣安裝線。
AF46P-聚全氟乙丙烯絕緣屏蔽安裝線。
AF46F46P-聚全氟乙丙烯絕緣屏蔽護套安裝線（纜）。
可熔性聚四氟乙烯絕緣安裝線（簡稱安裝線）。
AF4-聚四氟乙烯絕緣安裝線。
AF4P-聚四氟乙烯絕緣屏蔽安裝線。
●使用特性
電線的工作電壓為交流額定電壓500V，直流電壓1000V，根據導體線芯材料不同，其長期使用溫度
不高于：鍍錫導體150℃，鍍銀銅導體200℃，鍍鎳銅導體260℃。
絕緣電阻：（20℃）不低于1000000MΩ·m。
●規格尺寸參考數據（代表規格）
|
序 號 |
線芯標 稱截面 （mm2) |
線芯標稱 | 最大外徑 | 計算重量kg/km |
20℃時 直流電 阻不大 于Ω/KM |
最大 成纜 芯數 |
||||||||
|
根數/直徑 （mm) |
外徑 （mm) |
AF46 | AF46P |
AF46 AF46P |
AF4 | AF4P | AF46 | AF46P | AF4 | AF4P | ||||
| 1 | 0.20 | 7/0.20 | 0.60 | 1.35 | 1.85 | 2.6 | 1.4 | 1.95 | 4.23 | 8.65 | 4.91 | 10.21 | 90 | 24 |
| 2 | 0.35 | 19/0.15 | 0.75 | 1.6 | 2.1 | 2.9 | 1.6 | 2.2 | 6.57 | 12.57 | 6.79 | 12.09 | 58 | 20 |
| 3 | 0.50 | 19/0.18 | 0.90 | 1.75 | 2.25 | 3.1 | 1.8 | 2.4 | 8.05 | 14.21 | 9.02 | 16.68 | 41.3 | 16 |
| 4 | 0.75 | 19/0.23 | 1.15 | 2.0 | 2.6 | 3.5 | 2.0 | 2.6 | 11.74 | 20.7 | 13.48 | 21.54 | 24.6 | 16 |
| 5 | 1.00 | 19/0.26 | 1.30 | 2.2 | 2.75 | 3.6 | 2.3 | 2.9 | 14.3 | 23.21 | 16.22 | 25.96 | 19.3 | 12 |
| 6 | 1.50 | 19/0.32 | 1.60 | 2.6 | 3.3 | 4.1 | 2.7 | 3.3 | 21.5 | 32.5 | 23.33 | 33.53 | 12.7 | 12 |
| 7 | 2.00 | 19/0.37 | 1.85 | 2.9 | 3.6 | 4.4 | 3.0 | 3.6 | 27.8 | 39.15 | 29.93 | 40.43 | 10.2 | 8 |
| 8 | 2.50 | 49/0.26 | 2.34 | 3.5 | 4.1 | 4.9 | 3.5 | 4.2 | 36.34 | 50.02 | 38.3 | 50.70 | 7.4 | 8 |
| 9 | 3.00 | 49/0.28 | 2.52 | 3.7 | 4.3 | 5.3 | 3.8 | 4.5 | 41.54 | 55.5 | 44.6 | 57.27 | 6.45 | 4 |
| 10 | 4.00 | 49/0.32 | 2.88 | 4.2 | 4.9 | 5.9 | 4.2 | 4.9 | 57.2 | 75.2 | 57.2 | 75.20 | 5.0 | 4 |
| 11 | 5.00 | 49/0.36 | 3.24 | 4.6 | 5.3 | 6.3 | 4.6 | 5.3 | 69.3 | 92.9 | 69.3 | 92.9 | 4.1 | 2 |
| 12 | 6.00 | 49/0.39 | 3.51 | 4.6 | 5.9 | 6.6 | 4.9 | 5.6 | 80.15 | 104.1 | 80.15 | 104.0 | 3.3 | 2 |
