金屬轉子流量計

發布時間：2025-01-17     瀏覽次數：
金屬轉子流量計

ZHLZ系列金屬轉子流量計是基于浮子位置測量的一種變面積流量儀表，采用全金屬結構，具有結構簡單、體積小、壓損小、量程比大（1:10）、工作可靠、適用范圍廣、測量精度好、具有耐高溫、耐高壓、安裝方便等特點； ZHLZ系列金屬轉子流量計有普通型和防腐蝕型，以上兩種類型均分為現場指示型（ZHLZZ-）和電遠傳型（ZHLZD-）、普通型流量傳感器，儀表材料為1Cr18Ni9Ti、防腐型為1Cr18Ni9Ti內襯PTFE。如果金屬轉子流量計測量的介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。它的材質應與對應的流量計材質相同。金屬轉子流量計廣泛應用于各行業復雜、惡劣環境下對小流量、低流速的各種苛刻介質條件下的流量進行測量與過程控制。
金屬轉子流量計主要技術參數
（1）基本型（就地指示式）
測量的介質：液體；氣體
測量范圍：水（20℃） 2.5-150000L/h
空氣（20℃，0.1013MPa）0.07-4000Nm³/h
量程比：10:1（最大與最小流量）
精度：1.5級 2.5級
工作壓力：≤4MPa
工作溫度：-20～300℃（氟塑料襯里-10～80℃）
環境溫度：-40～80℃
介質粘度：DN15                   ≤5mPa.S
                  DN25~DN150  ≤250mPa.S
過程連接：法蘭，衛生型卡箍或按用戶提供
安裝方式：垂直安裝；水平安裝（水平安裝無卡盤安裝與襯四氟型）
管體材質：1Cr18Ni9Ti；316L ；304內襯PTFE等
蒸汽夾套頭：法蘭DN15 PN1.6，或按用戶提供
儀表總高度：標準250mm
法蘭標準：HG/T20592；其它要求的可訂制
（2）遠傳裝置（就地指示式帶遠傳）
①KW5-1角位移變送器
基本誤差：1.5%F.S
輸出信號：標準型4～20mA；0~10mA；HART協議
負載阻抗：350Ω
電源電壓：24VDC  220VAC  鋰電池
環境溫度：-20～80℃
出線口：M20×1.5
防爆標志：ExdiiCT6
②ESK-HD變送器
電源影響：<0.1%(不含數字分辨率[70μA)
負載影響：<0.1%(不含數字分辨率[70μA)
電流損耗：4～21.6mA，相對于測量值的0%
負載阻抗：0～800ohm
工作電壓：12.8～30VDC
二線制Rext[KΩ]=（供電電源[V]~12V）/22mA
輸出信號：4～20mA
環境溫度：-25～80℃
出線口：M20×1.5
防爆等級：ExdiiCT6（防爆證書編號：CNEx23.2895X）

ZHLZ系列金屬轉子流量計不同口徑的參考流量范圍：

通徑 流量范圍 壓力損失kPa
水L/h 空氣m³/h 常規型 防腐型
常規型 防腐型 常規型，防腐型
DN15 2.5～25 --- 0.07～0.7 6.5 5.5
4.0～40 2.5～25 0.11～1.1 6.5 5.5
6.0～60 4.0～40 0.18～1.8 6.6 5.6
10～100 6.3～63 0.28～2.8 6.6 5.6
16～160 10～100 0.40～4.0 6.8 5.8
25～250 16～160 0.7～7.0 7.2 6.1
40～400 25～250 1.0～10 8.6 7.3
60～600 40～400 1.6～16.0 11.1 7.3
DN20 40～400 40～400 0.7～7.0 8.6 6.1
60～600 60～600 1.2～12 11.1 7.3
100～1000 100～1000 1.8～18 11.1 7.3
DN25 100～1000 60～600 3～30 7.0 5.9
160～1600 100～1000 4.5～45 8.0 6.0
250～2500 160～1600 7～70 10.8 6.8
400～4000 250～2500 11～110 15.8 9.2
DN32 160~1600 160~1600 3.0~30 8.0 6.0
250~2500 250~2500 5.0~50 10.8 6.8
400~4000 400~4000 7.5~75 15.8 9.2
600~6000 600~6000   16.5 12.0
DN40 500～5000 --- 12～120 8.0 6.5
600～6000 ---- 16～160 11.0 6.8
DN50 630～6300 400～4000 18～180 8.1 6.8
1000～10000 630～6300 25～250 11.0 9.4
1600～16000 1000～10000 40～400 17.0 14.5
DN65 1200~12000 1200~12000 18~180 8.2 6.9
1600~16000 1600~16000 30~300 8.2 6.9
2500~25000 2500~25000 37~370 15.5 11.9
DN80 2500～25000 1600～16000 60～600 8.1 6.9
4000～40000 2500～25000 80～800 9.5 8.0
DN100 6000～60000 4000～40000 100～1000 15.0 8.5
DN125 10000~100000 10000~100000 300~3000 42.0 38.5
12500~125000 12500~125000   45.0 42.0
DN150 20000～100000 10000~100000 600～3000 45.0 42.0
30000~150000 25000~125000   60.0 58.0
備注：以上流量表中未被列入的流量范圍正常均可訂制，具體訂制請電話聯系！
金屬轉子流量計選型：
    代號
測量管結構
ZH-LZ50
下進上出
ZH-LZ51
下進上橫出
ZH-LZ52
下橫進上橫出
ZHLZ53R
水平安裝-右進左出（無襯四氟）
ZH-LZ53L
水平安裝-左進右出（無襯四氟）

代號
接液材質
R1
1Cr18Ni9Ti
R2 316L
RP
304+PTFE

代號
管道口徑(公稱內徑)
DN15
15
DN20 20
DN25
25
DN32 32
DN40 40
DN50
50
DN65 65
DN80
80
DN100
100
DN125 125
DN150
150
DN200
200

代號
附加結構
無

T
夾套型
Z
阻尼型
G
高溫型
Y
高壓型

代號
指示器形式代碼組合
M1
就地指示器，機械指示瞬時流量
M2
供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量
M3
供電型，無機械指示，液晶顯示瞬時/累積流量

代碼
供電方式
無
只限M1指示器
A
220VAC，4~20mA輸出
B
電池供電，無輸出
C
24VDC，二線制供電，4~20mA輸出
D
24VDC，三、四線制供電，4~20mA輸出

代號
表頭
l
方型殼體
d
圓殼體（隔爆）

代號
報警或脈沖輸出
無
無報警或脈沖輸出
K1
上限報警或脈沖輸出
K2
下限報警或脈沖輸出
K3
上、下限報警或脈沖輸出

 注：大眾對金屬轉子流量計有不同的稱呼，如：金屬管轉子流量計、轉子流量計、金屬管浮子流量計、金屬浮子流量計、浮子流量計等，其功能原理都是一樣的。

金屬轉子流量計選型及安裝注意事項：
    正確選用金屬轉子流量計及附加結構，對于系統的穩定運行及測量精度至關重要。在流量計的選型及安裝中應特別注意以下幾點：
1)對于遠傳輸出型智能型金屬轉子流量計的選用，要選擇適合使用場所防爆類型要求的流量計；安裝時還應注意儀表上電后的外殼緊固及接線口的密封，以達到防爆、防護、防侵蝕的要求。
2)對于被測介質溫度過高(>220℃)或過低的場所，通常要對流量計的傳感器部分采取保溫或隔熱措施，為保證信號轉換器---指示器正常工作的環境溫度，應選擇高溫指示器；
3)對于有些需采取保溫或冷卻的被測介質，要選擇夾套型流量計。標準LZ50智能型金屬轉子流量計的伴熱或冷卻接口采用DIN2501 DN15 PN1.6 法蘭連接,如需其它法蘭或螺紋連接，定貨時請注明。
4)對于流量計入口介質的壓力不穩，尤其用于氣體的測量，為保證精度和使用壽命，應選用阻尼結構。
5)對于介質要求的壓力等級較高，超過標準壓力等級時，在選型時請選擇高壓型結構，高壓型采用HG20595-97 RF帶頸對焊鋼制管法蘭。如采用其它標準，定貨時請注明。
6)流量計安裝時要保證測量管的垂直度優于5%，且應加裝旁路，便于維護和清洗而不影響生產。
7)安裝流量計的位置應保證入口有≥5DN的直管段，出口不≤250mm的直管段；如介質中含有鐵磁性物質，應在流量計前安裝磁性過濾器。（見磁過濾器及直管段外形尺寸圖）
8)測控系統中的控制閥，應安裝在流量計的下游。用于氣體測量時，應保證工作壓力不小于流量計壓損的5倍，以使流量計穩定工作。
9)安裝流量計前，應將管道內焊渣吹掃干凈；安裝時要取出流量計中的止動元件；安裝后使用時，要緩慢開啟控制閥門，避免沖擊損壞流量計。
10)對于LZ50標準型、LZ53水平安裝型智能型金屬轉子流量計可以選擇內置磁過濾器。內置磁過濾器的LZ50標準型的總高為350mm。

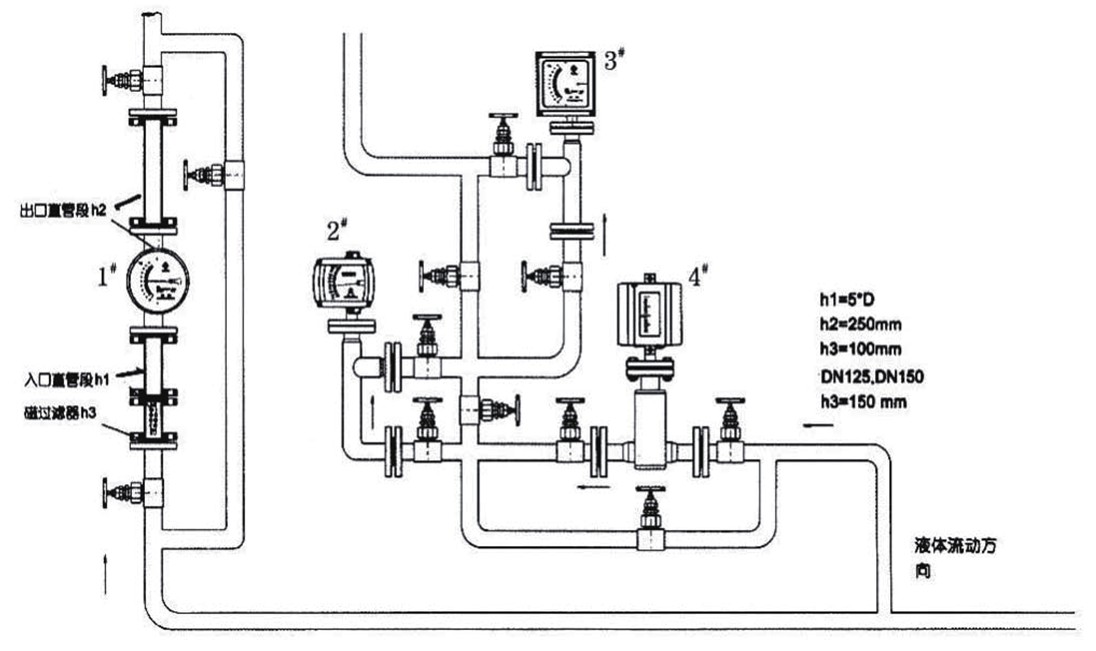

金屬轉子流量計安裝方式示意圖：

金屬轉子流量計分類：
金屬轉子流量計根據安裝方式分：垂直安裝型金屬轉子流量計于水平安裝型金屬轉子流量計；按照連接方式分：法蘭安裝式金屬轉子流量計、螺紋連接式金屬轉子流量計、衛生型卡盤連接式金屬轉子流量計、微小型金屬轉子流量計
