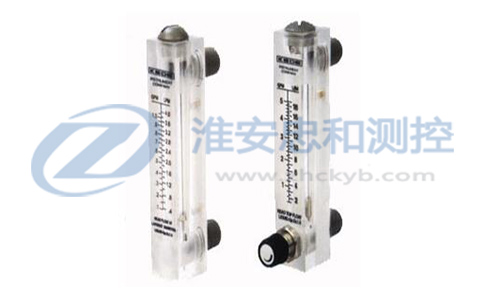

面板式有機玻璃轉子流量計

       ZH-LZBY-M系列面板式有機玻璃轉子流量計簡稱面板式流量計，是一種以有機玻璃為主體的面板式安裝的一款流量計產品，其主要用于測量液體或者氣體的體積流量。ZH-LZBY-MZT型是帶流量調節閥的面板式有機玻璃轉子流量計，可以根據現場要求用調節閥調整管路流量到工藝要求的流量上，使用上十分便捷。 面板式有機玻璃轉子流量計特點是外形美觀、重量輕、清晰度高、不易破裂、使用壽命長等。
面板式有機玻璃轉子流量計技術參數：

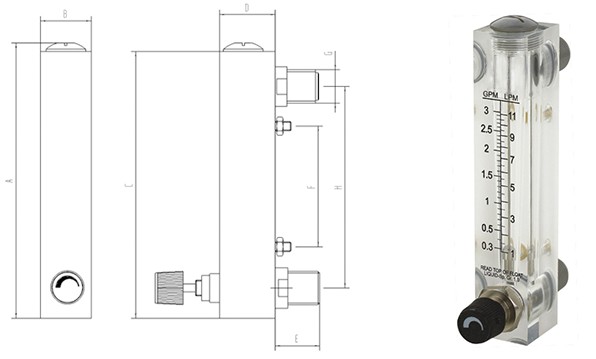

型號	測量范圍			接口螺紋	精度	尺寸
	GPM (液體)	LPM (液體)	Nm3/h (氣體)			A	B	C	D	E	F	G	H
ZHLZBY-15MZAT		15-150LPH	0.1-1 0.16-1.6 0.3-3 0.4-4	外ZG1/2" 內ZG1/4"	±4%	157	32	150	35	25	60	25	110
ZHLZBY-15MZT		10-100LPH	0.04~0.4 0.16~1.6 0.1~1 0. 25~2.5 0.3~3 0.4~4 0.6-6 1-10 1.6-16 2.5-25 4-40	外ZG1/2" 內ZG1/4"		175	32	168	35	25	76	25	127
		16-160LPH
		25-250LPH
	0.1-1	0.5-4
	0.2-2	1-7
	0.3-3	1-11
	0.5-5	2-18
ZHLZBY-25MZT	2-10	5-35	20-100 35~350 40-160 50-250	外ZG1"		234	45	226	46	33	100	37	160
	4-14	10-50
	6-20	20-70
	10-35	30-130
	10-40	30-150
	15-45	50-170
ZHLZBY-15MT	0.1-1	0.5-4	1-10 1.6-16 4-40	外ZG1/2"		216	32	206	37	36	100	28	165
	0.2-2	0.8-8
	0.3-3	1-11
	0.5-5	2-18
ZHLZBY-20MT	2-10	8-40	2.5-25 6-60 16-80 16-160	外ZG3/4"		233	39	220	44	42	100	37	165
	2-16	8-60
	2-20	8-80
ZHLZBY-25MT	3-13	10-50	20-200 25-250	外ZG1"		253	44	240	50	31	100	37	175
	6-24	20-100
	10-35	30-130
	10-45	30-170



ZH-LZBY-M系列面板式流量計零部件的材質及代碼：

流量計零部件材質及代碼

調節閥材質	接咀材質	浮子材質	O形圈材質
1.黃銅√ 2.不銹鋼	1、塑料ABS√ 2、塑料PP 3、塑料PVC 4、黃銅 5、黃銅鍍鉻 6、不銹鋼	不銹鋼316	1. 硅橡膠√ 2.氟素橡膠

說明：打√為常規配置選項
1、面板式有機玻璃轉子流量計耐溫＜60℃，耐壓＜1.0MPa（工作壓力建議0.6MPa以內）
2、通常情況下的面板式有機玻璃轉子流量計調節閥材質為黃銅，接咀材質為塑料，由于塑料接咀受溫度的變化而易導致其塑性、強度等發生變化而導致密封可能會困難，其適合常溫介質使用，溫度在40℃以上建議使用不銹鋼接咀、不銹鋼悶頭，請購買時確認。
3、正常面板式有機玻璃轉子流量計標配接頭與悶頭為塑料材質，其耐壓＜0.6MPa,溫度小于40℃，當溫度大于40℃，壓力大于0.6MPa使用條件建議流量計的接頭與悶頭選用不銹鋼材質。
