熱電偶退火爐校準方法

[摘要]熱電偶退火爐用于貴金屬熱電偶(B型、S型、R型熱電偶)的檢定前退火。JJG75-1995《標準鉑銠10-鉑熱電偶》JJG167--1995《標準鉑銠30-鉑銠6熱電偶》、JJG141--2013《工作用貴金屬熱電偶》等檢定規程均要求熱電偶退火爐有一段均勻溫場:從測量端起不小于400mm長的一段處在(1100±20)℃。然而目前沒有通用的測試方法。熱電偶退火爐的校準方法,并對其溫度偏差的校準結果進行了不確定度分析。
　　熱電偶退火爐通過電流繞絲加熱爐管產生熱量,其傳熱方式為輻射傳導對流等。熱電偶退火爐主要用于檢定標準鉑銠10-鉑熱電偶、標準鉑銠30-鉑銠6熱電偶、工作用貴金屬熱電偶的爐內退火。
熱電偶退火爐主要由爐體和控制器組成。兩者既可各自獨立，也可組合為一體。爐體一般為臺式,由耐高溫陶瓷、加.熱元件(包括耐火層和保溫層)以及爐殼等組成。熱電偶退火爐長度約1000mm,工作腔尺寸一般為φ40mmx1000mm,上限溫度為1200℃,退火過程的使用溫度為1100℃。
　　對于熱電偶現行有效的檢定規程包括:JJG75--1995《標準鉑銠10-鉑熱電偶》、JJG167-1995《標準鉑銠30-鉑銠6熱電偶》和JJG141--2013《工作用貴金屬熱電偶》。根據規程規.定:熱電偶退火爐應有(1100+20)℃均勻溫場,均勻溫場長度應大于400mm,均勻溫場的一端距爐口應小于100mm。
1校準方法
1.1校準用標準器及配套設備

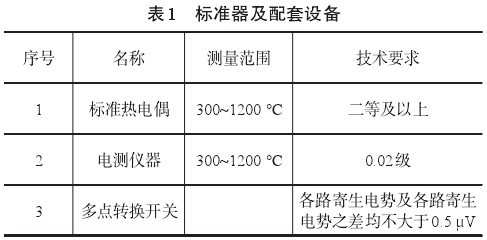

　　校準用標準器及配套設備見表1,也可用擴展不確定度滿足要求的其他設備。

1.2校準項目
　　溫度偏差。
1.3校準方法

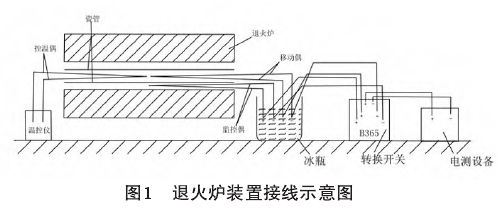

　　將直徑20mm的瓷管放在退火爐爐內,用兩支標準偶分別作為移動偶和監控偶。移動偶從爐子的一側放人爐中心軸線上,監控偶放在瓷管與爐管之間,測量端分別處于爐中心截面的徑向上,監控偶監視爐溫變化。移動偶和監控偶的參考端分別與導線的一-端連接放人冰點恒溫器內，導線的另一端與轉換開關連接,再用測量線連接電測儀器(見圖1)。控溫偶.從爐子的另一側放人爐內中心軸線上,測量端處于爐中心,參考端與控溫儀表相連。

然后,在控溫儀表上設定溫度1100℃。當退火爐處于穩定狀態時開始測量。測量時分別讀取中心0mm位置監控偶和移動偶的數據,然后移動移動偶至100mm、200mm、300mm..400mm的位置,切換轉換開關至相應的位置,待電測儀器穩定后,分別對監控偶和移動偶進行讀數。在各個位置依次測量1次后,再將移動偶從400mm.300mm、200mm、100mm、0mm移動,對監控偶、移動偶在每個位置依次進行讀數,循環二次,取平均值為實測值。
1.4溫度偏差數據處理

　　其中,ti為第i個位置移動偶的實際值,℃;`tij為第j個位置移動熱電偶的平均值,℃;δtbj為監控偶在第j個位置讀數與0位置讀數的差值,℃;txj為第j個測試點標準熱電偶的修正值,℃;△t為溫度偏差,℃。
　　按照操作過程,根據公式(1)計算各位置的實際值,取其最大值作為溫度偏差,然后按公式(2)計算求得退火爐溫度偏差。
2熱電偶退火爐溫度偏差的計算示例
　　設定溫度1100℃,在距爐中心400mm的位置上，移動偶.兩次循環測量的平均值為1091.2℃,監控偶的波動(δtbj)
溫度偏差為:

3熱電偶退火爐溫度偏差測量不確定度評定
3.1校準方法
　　將移動標準熱電偶和控溫熱電偶按照圖1的要求放置在退火爐內，然后升至設定溫度(1100℃),待爐內達到溫度并處于穩定狀態,測量各個位置的溫度。下面對退火爐溫度偏差校準結果進行不確定度評定。

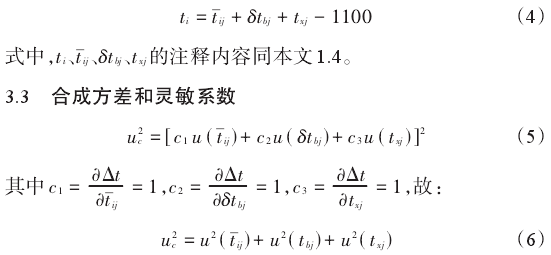

3.2數學模型

3.4計算在各位置測試點測得的實際溫度與設定溫度之差的不確定度
3.4.1輸人量`tij重復性測量引人的不確定度u(tij1)
　　在退火爐校準溫度為1100℃時,進行重復測量。測溫儀器得到各個位置測試點的測量值,每個測試點讀數分別為tij，...t4j其平均值記為`tij。

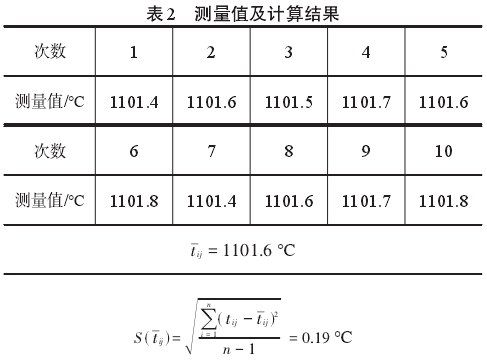

　　本次不確定度評定以0mm位置為例,10次重復性測量，用A類方法進行評定,其計算結果見表2。

　　實際測量以4次測量值的平均值作為測量結果，故:

3.4.2轉換開關引人的標準不確定度u(`tij2)
　　經測試轉換開關引人的誤差為±0.1℃,采用B類評定方法進行評估。按矩形分布考慮,包含因子k=√3,半寬度,α=1.0μV,則標準不確定度為:

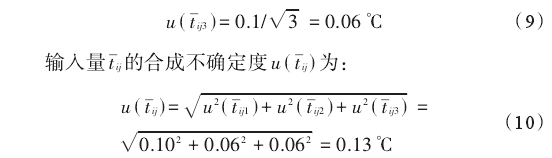

3.4.3熱電偶參考端溫度偏差引人的標準不確定度u(`tij3)
　　在冰點器中裝人蒸餾水制成的冰水混合物。經測試，冰點器溫差為±0.1℃,采用B類評定方法進行評估。按矩形分.布考慮,包含因子k=√3,半寬度為0.1℃,則標準不確定度為:

3.4.4在各個位置測試點爐溫的波動引入的不確定度u(δ`tij)
　　根據實際測量在各個位置測試點爐溫的波動按±0.4℃計算,按均勻分布考慮,包含因子k=√3,取半寬為0.4℃,則標準不確定度為:

3.4.5溫度校準裝置修正值引人的不確定度u(txj)

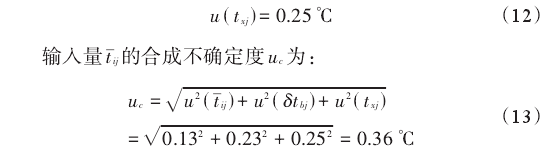

　　從校準證書中可知,溫度校準裝置修正值的擴展不確定度為0.5℃(k=2),標準不確定度為:

3.4.6標準不確定度分量匯總

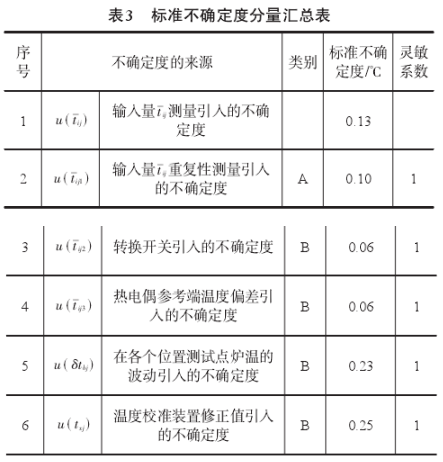

　　標準不確定度分量匯總見表3。

3.4.7溫度偏差(△t)的測量不確定度

4熱電偶退火爐使用時的注意事項
1)熱電偶退火爐使用時,需配置專用的控溫儀或相關的溫度控制設備,不可直接接人220V電源使用。
2)爐膛內應保持清潔,熱電偶裝好后,爐口應用耐火材料封堵。
3)熱電偶退火爐長期不用時,應放于干燥通風處保存,再次使用時應先烘干,烘干時將爐溫升至600℃左右,恒溫2小時后方可使用。
4)為了安全,熱電偶退火爐必須可靠接地。
