裝配式鉑電阻檢定與校準方法對比

摘要:介紹WZP-26S型裝配式鉑電阻檢定與校準的方法，并通過分析試驗結果來說明兩種方法的優缺點。對此進行了深入細致的分析和探討。
引言

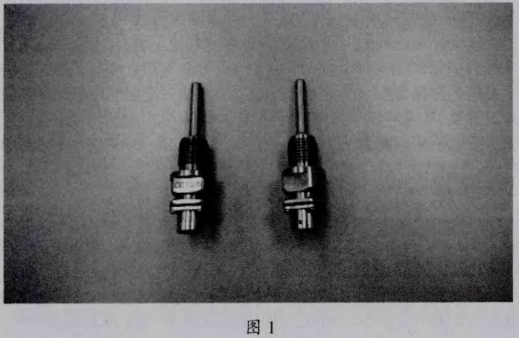

　　裝配式鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成。鉑電阻是一種溫度傳感器，它是利用鉑絲在溫度變化時自身電阻也隨著變化的特性來測量溫度的。不銹鋼保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證鉑電阻能安全地使用在各種場合。而其中型號為WZP-26S,長度為50mm的裝配式鉑電阻(見圖1),用于測量流動氣體和液體溫度。由于其長度過短，其校準和檢定的方法有所不同。

　　為了驗證這兩種方法對于WZP-26S鉑電阻的測量結果影響，選用了3支A級鉑電阻.分別使用兩種方法進行比較試驗。
1試驗過程
1.1檢定
　　根據JJG229-2010《工業銅鉑熱電阻》，被檢鉑電阻應有足夠的置人深度。保證在允差檢定時的熱損失可被忽略。所以在檢定鉑電阻時，是將其放人恒溫槽液面30cm以下，以此來保證檢定條件。對于WZP-26S,就是將其放入合適的玻璃試管中，引出接線，并用棉花封住試管口減小熱對流。此方法由于鉑電阻沒有直接接觸液體，需等待很長時間才能達到熱平衡。
結果如表1所示。

	測量值
序號	1	2	3
R(℃)	100.012	99.985	99.991
100℃	138.528	138.498	138.507
α	0.0038511	0.0038519	0.0038519

1.2校準
　　在校準時，一般是模擬客戶實際使用時的測量溫度方法，即將其直接插人恒溫槽中，直至螺紋口完全沒人液面為止。等待測溫電橋上示值穩定后進行記錄。結果如表2所示。
2試驗結果分析
　　如表1所示,3支鉑電阻R(0C)、R(100C)、α都滿足A級鉑電阻的技術標準。

	測量值
序號	1	2	3
R(℃)	100.051	100.042	100.044
100℃	138.433	138.412	138.427
α	0.0.0038362	0.0038354	0.0038366

　　而根據表2中所示數值。3支鉑電阻R(0C)、R(100℃)符合A級鉑電阻標準,α超差。觀察數據后發現,0℃時鉑電阻檢定的電阻值比校準的低，而100℃時則相反。初步分析造成以上結果的原因就是鉑電阻插人深度不夠，沒有消除熱損失的影響，同時也可能沒有插人到恒溫槽的恒溫工作區。為了驗證這個結論，我們將這3支鉑電阻在校準方法的基礎上又拔出10mm,測量結果如表3。這時R(0℃)、R(100℃)都不符合A級鉑電阻的標準了。

	測量值
序號	1	2	3
R(℃)	100.089	100.072	100.078
100℃	138.288	138.256	138.247
α	0.0038165	0.0038156	0.0038139

3結束語
　　通過試驗數據我們可以看出校準與檢定兩種方法的結果還是有差別的。換算成溫度誤差的話，在0℃兩者的相差0.1℃,而在100℃兩者的相差0.2℃左右。相較于A級鉑電阻的允許誤差,兩者的差別還是很明顯的。
　　由于檢定過程需要嚴格遵循檢定規程，所有通過檢定方法能保證鉑電阻的正確性。而校準則模擬了使用過程，更能體現出鉑電阻在實際應用過程中的性能。
