基于鉑熱電阻的溫度檢測及報警電路設計

摘要:以AT89S51單片機為控制核心、PT100鉑熱電阻為溫度信號采集元件、LCD1602液晶顯示器為顯示器件和ADC0832為A/D轉換器，設計一個溫度檢測范圍在0～600℃間可調整、報警溫度上下限可任意預設的溫度檢測報警電路。
1緒論
       溫度是國際單位制七個基本的物理量之一，溫度測量在工業和科學研究中得到廣泛的應用。本文利用單片機作為主控芯片，PT100作為溫度傳感器，ADC0832作為模數轉換器，設計一個溫度檢報警電路。使用者可根據需要，對身邊不同環境溫度進行測量，也可以設置溫度報警上下限值，實現溫度超限智能報警。
2系統的總體設計
2．1系統框圖及電路原理
       系統框圖如圖1所示，單片機為控制核心，包括溫度信號的采集與放大電路，A/D轉換電路，顯示電路和報警電路等。

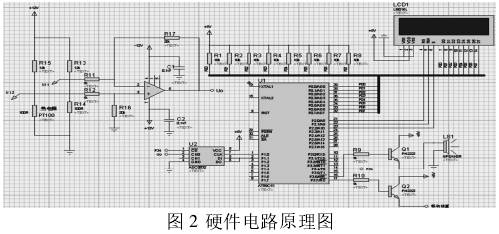

       硬件電路如圖2所示，①Ｒ13、Ｒ14、PT100和Ｒ15組成橋式電路，用于采集溫度信號;②差動集成運放μA741與外圍電路元件組成放大電路，對溫度信號進行放大;③放大后的溫度信號再經ADC0832進行A/D轉換后，成為數字量送入單片機;④當單片機檢測到溫度高出或低于預先設置報警溫度上下限值時，單片機將執行報警程序，實現時時報警(在本設計中，P3口的第6腳和第7腳輸出高電平，此時Q1導通驅動蜂鳴器報警，Q2導通驅動裝置做出處置反應)。
2．2溫度信號的采集與放大電路設計
       為減小PT100連接導線的電阻對測溫影響，電阻R13和R15的電阻值遠大于熱電阻PT100和R14的電阻值。因而連接導線的電阻可以忽略不計,這樣可以獲得近似恒流法的線性輸出電壓Ui1和Ui2。顯然U2與鉑熱電阻PT100存在線性關系,PT100與溫度存在線性關系，所以U2也將與溫度T存在線性關系，由集成運放的特性可知:U。=Au(Ui2-Ui1)(1)
       Au為運算放大電路的電壓放大倍數?？梢奤。與U;存在線性關系(Uil值基本保持不變)，所以其與溫度也將存在線性關系，其經A/D轉換后，成為含溫度信息的數字量。

2.3模數轉換電路設計及溫度的計算公式

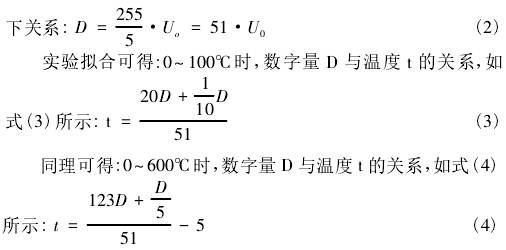

       ADC0832有8位分辨率，逐次逼近型，基準電壓為5V,輸入模擬信號電壓范圍為0~5V。當輸入電壓U。=0時,轉換后的數字量D=0x00;而當U。=5時,轉換后的值D=0xFF,即十進制數255。所以轉換后的數字量D與輸入的模擬電壓存在如

3程序設計流程.

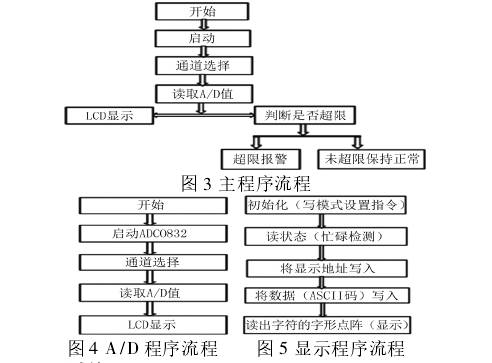

       本系統程序設計主要分為三個部分,主程序流程如圖3所示;ADC0832模數轉換程序流程如圖4所示;LCD1602液晶顯示程序流程如圖5所示.

4測試結果

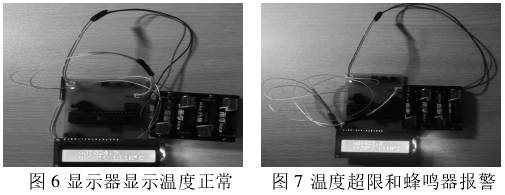

       報警預設低于10℃報警和高于50℃報警,圖6中顯示溫度為24.5℃,此時蜂鳴器未發出警報聲。用鉑熱電阻加溫度,圖7顯示溫度為55.8℃,大于50℃預設值，此時蜂鳴器發出連續不斷的報警聲，

       經測試,該電路已達到設計要求。在實際應用中，不僅可以將該電路中的PT100鉑熱電阻放置到不同的環境中進行溫度測量，也可以根據需要,設置溫度報警上下限值,實現溫度超限智能報警。
