鎧裝旁熱式熱電偶水位傳感器的實驗研究

摘要:介紹了水位監測用鎧裝旁熱式熱電偶液位傳感器的測量原理和實驗研究。實驗重點研究了傳感器的動態響應和水位淹沒與脫離傳感器敏感部位時的差分熱電偶的溫差輸出波形。實驗表明應用閾值或溫差變化的斜率來判別水位的方法能有效地縮短傳感器的響應時間和增加測量的可靠性。實驗研究結果表明鎧裝旁熱式熱電偶液位傳感器完全適用于水位及其他液位監測尤其適用于核場高可靠性要求的場合。
0引言
　　水位監測廣泛應用于工業領域例如發電廠鍋爐內水位和水池內水位的監測核電站壓力殼內水位的監測等;也廣泛應用于人們?nèi)粘Ｉ铑I域,例如供水塔/池內水位的監測等。
　　水位監測方法很多,例如,直讀式玻璃管水位計、浮力式水位計、超聲波水位計、電導式水位計、電容和電感式水位計、差壓式水位計等?；跓嵝乃挥嬍切屡d的水位監測傳感器廣泛應用于高可靠性要求的場合尤其是壓水堆核電站。例如在美國三里島核事故之前壓水堆核電站中用穩壓器中的水位來監測壓水堆-回路冷卻劑的總量核事故發生后證明這是一-種不可靠的方法。壓水堆一回路冷卻劑的總量的監測需要一種直接測量反應堆壓力殼內水位的方法而且要不同于、且獨立于穩壓器內水位測量的方法熱效應水位計是一種適用的監測傳感器。
這幾年來,國內相繼有幾家研究單位在研究與開發基于熱效應的水位測量用傳感器。經過近兩年的努力成功地制造了幾種結構的鎧裝旁熱式熱電偶水位傳感器并在常溫常壓水/空氣環境中,完成了實驗研究。
1鎧裝旁熱式熱電偶液位傳感器的結構和測量原理
1.1傳感器的結構

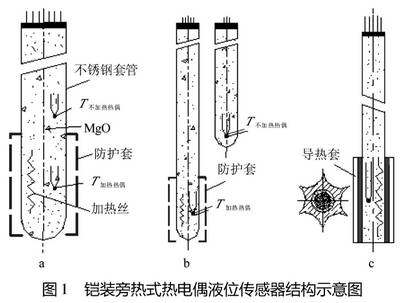

　　所謂的鎧裝旁熱式熱電偶液位傳感器就是在同一鎧裝套管內(鎧裝套管外徑為4mm左右)用MgO/A2O3作絕緣材料將2支熱電偶沿軸向相隔一定距離布置其中一支熱電偶的結點采用電加熱絲加熱(稱作熱端加熱:)另-支熱電偶的結點不加熱(稱作不加熱熱電偶)，作為參考溫度點,這種結構可稱作一體化結構。第二種結構是用作參考溫度點的熱電偶是一支獨立的鎧裝熱電偶單獨布置。第三種結構是加熱段外帶導熱套的傳感器,目的是為了增大傳感器敏感區的比值(表面積/質量)以提高傳感器的靈敏度。傳感器的結構示意圖見圖1。這種熱效應液位傳感器中的熱端加熱的熱電偶是敏感部位。圖中a、b結構的傳感器的制造與鎧裝熱電偶一樣即將MgO/Al203絕緣瓷柱、電加熱絲、熱電偶絲組合在不銹鋼套管內經多次整體拉制縮徑而成以確保其完整性和質量的穩定性。上述結構的傳感器在實際應用時在加熱熱電偶區域的外表面處裝有防水濺的護套，以防止水濺到表面而造成假信號同時也起到阻斷表面液膜作用以提高響應速度。

1.2傳感器的測量原理

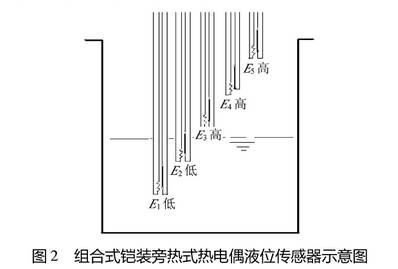

　　由水和水蒸汽或空氣的物性參數可知水的換熱系數同水蒸汽(空氣)的換熱系數存在著明顯的差別,當傳感器的敏感部位處在水中熱端加熱的熱電偶測得的溫度低;處在汽(氣)體中熱電偶測得的溫度高。一般情況下將熱端加熱熱電偶和不加熱熱電偶(參考溫度點)連接成差分熱電偶采用溫差輸出值來判定液位。也就是差分熱電偶的輸出熱電動勢為高電位表明熱接點處于水蒸汽(空氣)中;如果為低電位則加熱接點處于液體/水中。這種熱端加熱式熱電偶液位傳感器可以是單點(支)的也可以組成多點(支)的。如果沿水位高度布置若千個單支傳感器便可測量出水位的不同高度了,這叫做組合式熱端加熱式熱電偶液位傳感器。圖2所示的是由5根加熱式熱電偶傳感器組成的組件的示意圖。左側2根傳感器差分熱電偶輸出低電平右側3根輸出高電平,表明水位在右側第3根與第4根之間即E2和E3之間。

　　上述的3種結構形式的鎧裝旁熱式熱電偶液位傳感器中--體化結構的傳感器(圖1中a和c),由于參考溫度點與敏感部位相距近敏感區域小適用于壓力容器內溫度場和流場不均勻的場合;另--種結構傳感器(圖1b),由于參考溫度點可能遠離敏感部位(可以與幾支熱端加熱式熱電偶液位傳感器合用)適用于溫度場和流場均勻的場合。
1.3傳感器的傳熱分析
1)傳感器在介質中的溫度分布

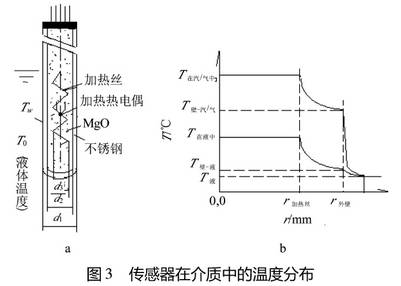

　　如圖3a所示的傳感器的結構傳感器的敏感部位為一小段圓柱體,內有加熱絲忽略其軸向導熱,根據傳熱學原理有:

　　式中:λ1、λ2和λ3分別為MgO、不銹鋼和介質的導熱系數ɑ為放熱系數,q為加熱絲加熱功率線密度，Nu為努謝爾特數,Cr為葛拉曉夫數Pr為普朗特數。
　　為簡化問題,由于Mg0導熱性能良好不銹鋼管很薄圖3b所示的溫度分布中,將不銹鋼壁和MgO的導熱系數均按Mg0的導熱系數來考慮的。傳感器在水/汽(氣)介質中的溫度分布表明在不同介質中熱端加熱熱電偶測得的溫度差是很大的。實際上,由于MgO導熱性能良好,傳感器外壁溫度與加熱熱電偶測得的溫度相差不大。

　　實驗表明對于傳感器而言,由于遠不能算作無限長細桿其軸向導熱是不能忽略的。另外適用的換熱經驗公式的選取也十分困難所以，上述理論計算只能作為設計參考。
2)傳感器的響應時間分析
　　傳感器的響應時間定義為:當液位階躍上升淹沒傳感器的敏感部位或階躍下降脫離敏感部位時取穩定終值的0.623時所對應的變化時間;或取傳感器的溫度上升或下降到某-給定閾值時所需的時間。
當液位.上升時,由于液體良好的傳熱性能所以傳感器反應靈敏,當液位下降時,由于氣體傳熱性能差所以反應較慢。對于核電站壓力容器內液位最;關心的是液位下降時的時間響應,所以重點分析液位下降時的傳感器響應時間。
　　由于MgO導熱性能良好不銹鋼管很薄,它們的溫度降不大為簡化問題令加熱熱電偶測得的溫度就是傳感器敏感區的溫度。
設傳感器的平均質量和比熱為m和c,表面積為F。設液位下降時傳感器的溫度由液位開始下降時的液體溫度T0(假定液/汽(氣)平衡溫度為液體溫度T0).上升到在汽(氣)中的T0+△T令時間1由0開始增加到dr的時間內傳感器的溫度上升了dT根據能量平衡原理傳感器吸收的熱量等于加熱絲發出的熱量減去介質的散熱量則有:

　　上式表明,對于--定的傳感器和環境狀態當△T取定時,加熱功率Q增加則響應時間l減小。顯然，也可以通過改變△T值來改變響應時間1。△T可稱作閾值。
3)傳感器溫度/溫差輸出波形分析與液位判斷從上述測量原理可以看出熱效應液位傳感器的本質是借助于溫度1溫差的測量來判斷液位的,它的最大優勢在于:容易選用K型熱電偶和鎳鉻加熱絲以適用于核反應堆核電站壓力容器內液位測量的輻照環境其結構簡單可靠,使用壽命長信號幅度大便于遠傳等。它的主要缺點是,由于傳熱易受環境溫度和流體流動的影響使用時必須要考慮應用環境狀態;另-個缺點是由于熱慣性使響應時間較長不適用于液位快速變化的場合。.
　　下面結合傳熱學原理給出一個典型工況的傳感器的溫度/溫差輸出波形特性分析液位上升逐漸浸沒傳感器與液位下降逐漸裸露傳感器時的溫度波形有助于液位判斷和判斷閾值的選取。

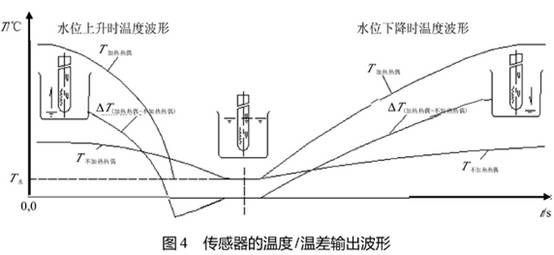

一般情況下液位上升時,T加熱熱偶領先T不加熱熱偶冷卻至水溫經分析,可以得到傳感器的溫度/溫差輸出波形如圖4所示。

　　由于存在軸向導熱加熱絲的高溫會使不加熱熱電偶處的溫度也升高,所以,當水位緩慢.上升時,水首先浸沒加熱熱電偶加熱熱電偶處的溫度先于不加熱熱電偶處的溫度到達水溫,因此溫差變化過程中會出現負值。
4)液位判斷和判斷閾值的選取

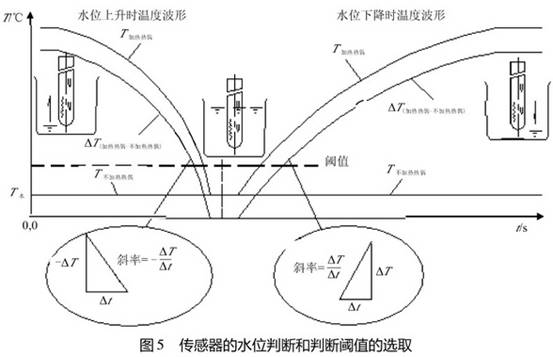

　　以圖5(液位上升/下降時,T不加熱熱偶恒等于水溫傳感器的溫度/溫差輸出波形)為例液位判斷方法有兩種:一種叫閾值判斷法即輸出的溫差值低于閾值表明傳感器敏感部位處在液體中;另一種方法是溫差變化斜率(△T/△t)判斷法,當液位在.上升/下降發生轉化時溫差響應曲線的斜率發生變化理論上講斜率為零時表明液位已淹沒或已脫離傳感器的敏感部位。當溫差曲線的斜率由零-負值-→零時液位開始浸沒傳感器的敏感部位->淹沒傳感器,當溫差曲線的斜率由零-→正值-+零時液位開始離開傳感器的敏感部位-→脫離傳感器。這種趨勢性判斷有助于在復雜的環境中結合閾值可以更可靠地判斷液位的位置。應用數字計算機技術,便能非常方便、可靠地判斷液位的位置。對于別的幾種溫差波形圖液位判斷的方法與此相同。

2鎧裝旁熱式熱電偶液位傳感器的實驗研究
　　這里只討論溫度/溫差響應時間的實驗研究。
2.1傳感器響應時間實驗
　　任何一種傳感器其響應時間是一個是否具有實用價值的重要指標。鎧裝旁熱式熱電偶液位傳感器,由于它是借助溫度變化來測量液位的熱慣性大它的響應時間比較長所以其應用場合受到一些限制。鎧裝旁熱式熱電偶液位傳感器的響應時間是指溫度/溫差響應液位變化的快慢。針對液位上升和下降,它有液位上升響應時間和下降響應時間而且液位下降響應時間遠大于上升響應時間。
2.1.1實驗裝置

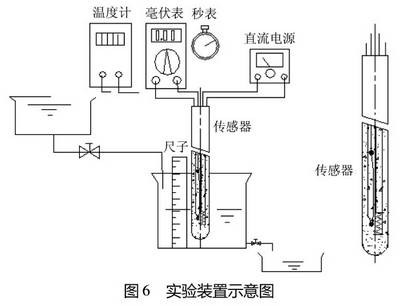

　　如圖6所示,直流電源用來給傳感器的加熱絲供電溫度計和毫伏表測量加熱熱電偶和不加熱熱電偶的溫度和溫差秒表記錄時間。

2.1.2實驗方法和步驟
1)常溫常壓環境中液位上升時,傳感器響應時間測定實驗
(1)實驗步驟
①傳感器通電加熱(恒流);
②等待傳感器在空氣中溫度穩定;
③溫度穩定后模擬階躍輸入將傳感器敏感部位快速插入一定水深;
④每隔△t時間記錄差分熱電偶輸出值。
(2)實驗結果

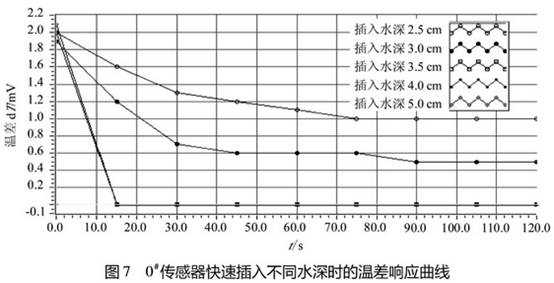

　　圖7是0#傳感器快速插入不同水深時的差分熱電偶輸出值。

　　當水深≥3.5cm時,水己淹沒傳感器的敏感區傳感器的溫差快速降到水溫。.上述實驗表明液位.上升時傳感器的響應時間(T0.632)約為幾秒鐘。
2)常溫常壓環境中液位下降時,傳感器響應時間測定實驗
(1)實驗步驟
①傳感器通電加熱(恒流);
②將傳感器插入-定水深等待傳感器在水中:溫度穩定;.
③溫度穩定后模擬階躍輸入將傳感器敏感部位快速抽出水面;.
④每隔△t時間,記錄差分熱電偶輸出值。
(2)實驗結果

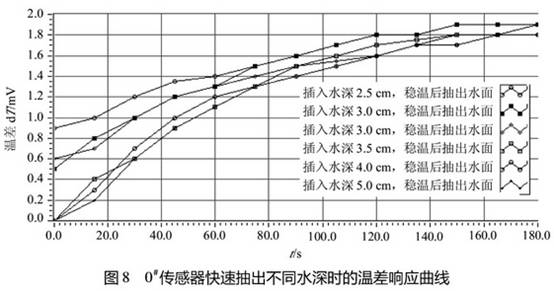

　　圖8是0#傳感器快速抽出水面時的差分熱電偶的輸出值。由于液位下降時傳感器的響應時間(T0.632)比較長。


　　上述實驗表明液位下降時,由于空氣傳熱效果遠差于水另外水位下降時傳感器表面帶水需要消耗-定熱量來蒸發水膜,所以傳感器的響應時間(T0.632)遠大于液位上升時的響應時間響應時間約為幾十秒。
2.2水位.上升和下降時組合式傳感器的溫差響應
　　為觀測組合式傳感器的溫差響應將3只傳感器按軸向不同水位高度布置實驗時先進行水位上升實驗隨后做水位下降實驗。
1)實驗參數
①實驗環境:常溫常壓空氣/水;
②環境溫度:29℃;
③加熱電流:0.60A(3只傳感器加熱絲串聯);
④傳感器:4#6#7#
2)實驗結果

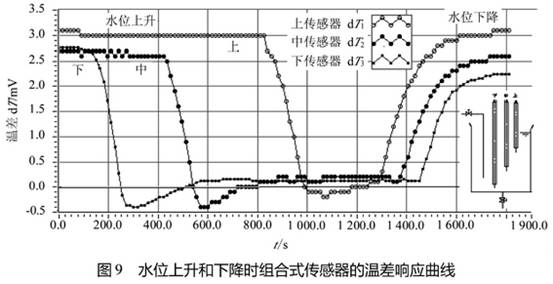

　　圖9是3只傳感器隨水位上升和下降時的溫差響應曲線水位.上升時的溫差的負值是由于加熱熱電偶的溫度領先不加熱熱電偶到達水溫。實驗時由于很難做到水位上升和下降的速度-樣,所以圖中水位上升和水位下降時溫差響應曲線長度不一樣從圖中溫差響應曲線可以看出實驗時水位下降的速度要快些。
　　實驗結果清楚地表明在常溫常壓空氣/水環境中信號非常清晰完全符合理論分析。由于信噪比很大水位測量與判別非常可靠。

3結論
　　根據.上述所論液位傳感器的理論分析和實驗研究可以得到如下結論:
1)結構簡單可靠信噪比高信號可遠傳。
2)適用于水位的監測尤其適用于壓水堆核電站壓力容器內液位的測量和其他高可靠性要求的場合。
3)在常溫常壓水/空氣環境中,當水位上升浸沒傳感器時傳感器的響應時間(T0.632)約幾秒,當.水位下降脫離傳感器時傳感器的響應時間(To62)約幾十秒。
4)對于實驗所用的傳感器如果人工設置判別水位閾值△T為10℃這樣水位上升時的響應時間約為4s水位下降時的響應時間約為20so。調節溫差閾值△T,可以改變傳感器的響應時間。結合溫差變化的斜率可以有效提高測量的可靠性。
5)在保證加熱絲表面熱負荷不超過允許值情況下適當增加加熱功率是有益的有利于提高靈敏度和改善水位下降時的響應速度。
