工業鉑熱電阻0℃電阻值測量結果的不確定度評定

摘要:本文依據JJC2292-2010C工業鉑、銅熱電阻檢定規程)對工業鉑熱電阻0℃電阻值測量結果的不確定度從測量設備、方法和人員等方面進行了詳細評定。
1概述
　　工業鉑熱電阻0℃電阻值測量結果的不確定度評定是依據JJG229-2010《工業鉑、銅熱電阻檢定規程》,測量標準采用二等標準鉑電阻溫度計，電測設備采用數字多用表,精度等級不0.05級,采用的測量方法是用比較法進行測量,也就是說將被測對象和二等標準鉑電阻溫度計插入同一恒溫槽中,同時測量該恒溫槽的溫度,兩者之間進行比較,被測對象我們采用一支A級鉑熱電阻。
2數學模型
R(0℃)=Ri-(dR/dT)t=0ti;
t=[Ri*-R*(0℃)}(dR/dT)*t=0
式中:Ri一被檢熱電阻在溫度ti時的電阻值:
(dR/dT)t=0一被檢熱電阻在0℃時電阻隨溫度的變化率:
Ri*、R*(0℃)一標準鉑電阻在溫度ti;和0℃時的電阻值;
(dR/dT)*t=0一標準熱電阻在0℃時電阻隨溫度的變化率。
3不確定度來源及分析
　　由數學模型可以看出，工業鉑熱電阻0℃電阻值測量結果的不確定度主要由兩個分量,一個是Ri,另一個是ti,分量Ri的來源主要是測量重復性和電測設備即數字多用表,分量t;的來源主要是測量標準即_二等標準鉑電阻溫度計和溫度源即冰點槽。其具體分析如下:
(1)測量重復性引入的不確定度u1的評定
　　我們以一支A級鉑熱電阻為對象,對被檢鉑熱電阻進行了六次重復測量,其數據為(單位:Ω):
100.0199;100.0206;100.0205;100.0205;100.0199;100.0193
　　根據貝塞爾公式得:
U1=2.07x10^-4Ω
(2)二等標準鉑電阻溫度計不確定度引入的不確定度u2的評定
　　根據檢定規程，二等標準鉑電阻溫度計Rtp*的檢定周期不穩定性為5mK,轉換成電阻為4.99x10^-4Ω,呈正態分布,故其引入的不確定度為:
u2=4.99x10^-4Ω/2=2.50x10^-4Ω
(3)數字多用表引入的不確定度u3的評定
　　我們采用0.005級的數字多用表,其不確定區間為±0.005%,則其半寬為1000x0.005%=0.005Q,呈均勻分布,故其引入的不確定度為:
U3=0.005Ω/√3=2.89x10^-3Ω
(4)冰點槽引入的不確定度u4的評定
　　冰點槽為我們自制，其同一水平面上的最大溫差不大于0.01℃,換算成電阻值為0.01℃x0.391Ω/℃=3.91x10^-3Ω,呈均勻分布，故其引入的不確定度u4為:
u4=3.91x10^-3Ω/√3=2.26x10^-3√。
4靈敏系數
　　因為以上各量互為獨立,故其靈敏系數為:
C1=1;C2=1;C3=1;C4=1

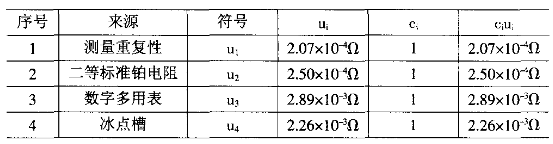

5不確定度分量一覽表

6合成標準不確定度

7擴展不確定度
　　U=kuc=7.32x10^-3Ω k=2
