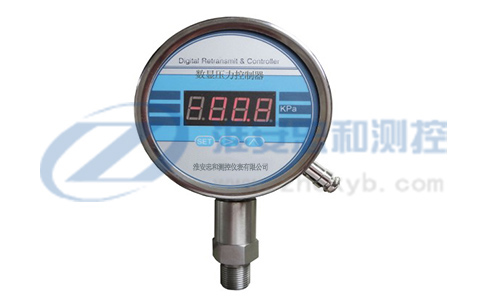

數顯壓力控制器

一、數顯壓力控制器概述：
   ZH-YLKZ-100系列數顯壓力控制器（數顯電接點壓力表、壓力開關）采用進口壓力傳感器，以智能單片機為控制核心，集成了壓力測量、顯示、模擬量變送輸出以及報警輸出為一體的高集成產品，數顯壓力控制器（數顯電接點壓力表、壓力開關）具有測量精度高、結構緊湊、功能齊全、外形美觀等特點，數顯壓力控制器采用繼電器控制完全替代指針式電接點壓力表在抗振性與上下限指針與壓力表指針之間夾角局限性以及觸點吸合精度等存在的實際問題、適合工業自動化控制、石化、市政工程、樓宇自控機械設備等場合對系統壓力精準控制。

二、數顯壓力控制器主要技術指標：
表盤直徑：φ100mm
結構形式：徑向、軸向帶邊
工作電源：AC85～260V/DC24V±2V
整機功耗：小于3W
采樣速率：3次/秒
測量精度：0.5%FS±1
饋電輸出：DC24V(25mA)
電流輸出：4~20mA
恒流源輸出：0.82～2.48mA
溫度漂移：≤0.02%FS/℃（典型值100ppm/℃）
顯示范圍：-1999～9999
超限顯示：“EEEE”
顯示數碼管：0.56英寸 紅色 4位
觸點容量：AC220V 3A
使用環境：0～+70℃；≤85%RH
三、數顯壓力控制器量程范圍的選擇：
1、 測量范圍（MPa）-精度±0.5％FS
-0.1~0;-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0;
0-10; 0-16;0-25;0-40; 0-60
2、 測量范圍（KPa）-精度±1.5％FS
0~6；0~10；0~16；0~25；0~40；0~60；0~100
3、壓力單位選擇：MPa；KPa；Kg/cm²；Bar；Psi等，訂貨時請標示要求。
四、數顯壓力控制器選型：

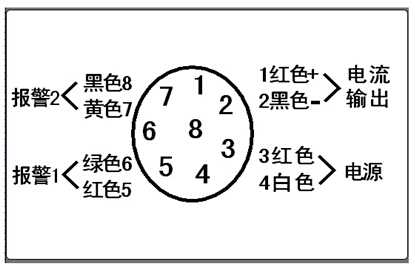

五、數顯壓力控制器接線說明：
