射頻電容液位變送器
發布時間：2023-09-26
瀏覽次數：
射頻電容液位變送器概述:
用ZH-A32
射頻電容液位變送器可以解決大多數高溫，高壓，腐蝕性液位的測量。借鑒國外射頻電容技術和芯片及聚四氟乙烯做絕緣材料。射頻電容液位變送器與雙法蘭液位計，浮筒式液位計，同位素式液位計相比，它是一種簡單，耐用，方便的儀表。
射頻電容液位變送器特點:
結構簡單，安裝容易。
耐腐蝕性強，用聚四氟乙烯做探桿。
耐高溫，最高溫度為200℃。
耐高壓，最高壓為32MPa。
射頻電容液位變送器原理:

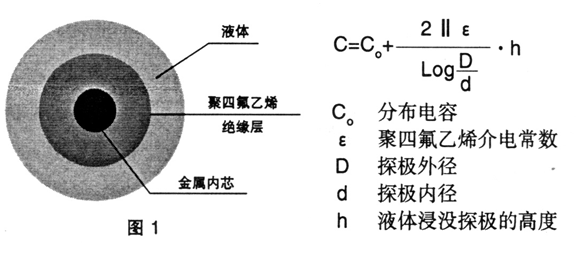

射頻電容液位變送器測量原理為探級與導電液體構成一電容器，其中探級線的金屬內芯為電容的一極，導電液體為電容的另一極，中間為高穩定性的聚四氟乙烯，即探級線的絕緣外層作為兩極之間的介質，隨著液位的變化，液體包圍探級線的面積隨之改變，使構成電容器兩極的相對面積改變，導致電容的變化，根據同心筒狀電容的公式可寫出液位高度與電容的關系：
用途:
如果將探桿和容器壁視做兩塊相互平行的電極板，被測液體視做它們之間的介質，那么一個簡單的電容形成了。當液位上升時，電容量就會增加，射頻電路將這一變化轉換為模擬信號輸出。 酸類，堿類，氯化物，有機溶劑，液態CO2，氨水，PVC粉料，灰料，油水界面，中藥等液體位測量。
技術性能
量程： 0-125～3000mm（桿式）;纜式0~20m
精度： 0.5%
供電： 24VDC
輸出： 4-20mA
電子部分工作溫度： -40-85℃
防護等級： IP65
防爆等級： EXdIICT6
請注明實際壓力：

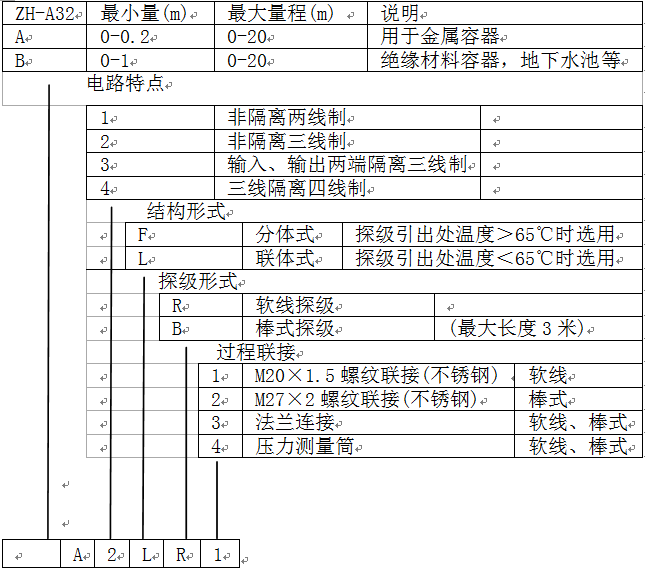

選型指南:
注意：訂貨時廠家將對選型提出具體意見
訂貨時需注明以下參數：1、量程；2、安裝高度；3被測介質；4、介質溫度；5、容器壓力
