拉桿式玻璃轉子流量計

一、拉桿式玻璃轉子流量計概述：
　　LZB-FA100拉桿式玻璃轉子流量計是在恒壓條件下利用流通截面的變化來測量非混濁不含顆粒的非脈動流的液體或氣體的流量計。LZB-FA100拉桿式玻璃轉子流量計具有高靈敏度，測量范圍寬，壓力損失小，使用維護方便等特點。該玻璃轉子流量計連接方式為法蘭連接，材質有不銹鋼304、316與PP（特殊訂制，用于低壓易腐蝕介質），LZB-FA100型拉桿式玻璃轉子流量計廣泛用于石油，化工，冶金，化纖，染料，造紙，環保設備，食品，制糖，醫藥等領域。
二、拉桿式玻璃轉子流量計原理
　　LZB-FA100型拉桿式玻璃轉子流量計儀表的主要測量元件為一根小端向下，大端向上的垂直安裝的錐形玻璃管（簡稱錐管）以及其在內可以上下移動的浮子。當流體自下而上流經錐管時，在浮子之間產生壓差，浮子在此壓差作用下上升，當使浮子的上升力與浮子所承受的重力，浮力及粘度力三者的合力相等時，浮子處于平衡位置。因此，流經玻璃轉子流量計的流體的流量與浮子的上升高度，即與儀表的流體面積之間存在一定的比例關系，浮子的位子高度可作為流量的量度。
三、拉桿式玻璃轉子流量計的結構尺寸：
　　LZB-FA100型玻璃轉子流量計的公稱通徑有DN15，DN20，DN25，DN32，DN40，DN50，DN65，DN80，DN100連接方式為法蘭連接，結構如圖所示

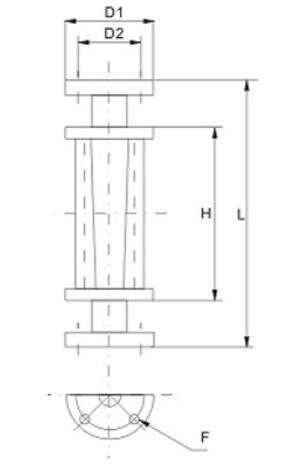

LZB-FA100外形安裝尺寸

型號	FA100-15	FA100-20	FA100-25	FA100-32	FA100-40	FA100-50	FA100-65	FA100-80	FA100-100
L	260	340	340	340	340	340	390	390	410
H （玻管長度）	150	200	200	200	200	200	250	250	250
D1	95	105	115	135	145	160	180	185	205
D2	65	75	85	100	110	125	145	150	170
F	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	4-φ18	4-φ18

三、技術參數：
LZB-FA100玻璃轉子流量計的主要技術參數如下

通徑DN （mm）	測量范圍		工作壓力 （Mpa）	精度（±%）
	水（L/h）	空氣（NL/min）
15	30~300 60~600 80~800	10~100 20~200 25~250	≤0.8	4
20	90~900 120~1200 180~1800	20~200 30~300 50~500		2.5
25	180~1800 300~3000 480~4800	50~500 100~1000 150~1500
32	480~4800 600~6000 720~7200	200~2000 250~2500 300~3000
40	1~10m³/h 1.2~12m³/h 1.5~15m³/h	18~180Nm³/h 20~200 Nm³/h 25~250 Nm³/h	≤0.6
50	1.2~12m³/h 1.5~15m³/h 1.8~18m³/h	20~200 Nm³/h 25~250 Nm³/h 30~300 Nm³/h
65	1.8~18m³/h 3~30m³/h 4~40m³/h	25~250 Nm³/h 30~300 Nm³/h 40~400 Nm³/h
80	4~40m³/h 5~50m³/h 6~60m³/h	40~400 Nm³/h 50~500 Nm³/h 60~600 Nm³/h	≤0.4
100	6~60m³/h 7~70m³/h 10~100m³/h	60~600 Nm³/h 70~700 Nm³/h 90~900 Nm³/h
注：特殊流量和尺寸可以按照客戶要求訂制
