金屬管浮子流量計

發布時間：2024-09-10     瀏覽次數：
金屬管浮子流量計

一、金屬管浮子流量計概述
       ZHLZ系列金屬管浮子流量計又稱金屬浮子流量計、金屬管轉子流量計和金屬轉子流量計。采用可變面積式測量原理，適用于測量液體、氣體的體積流量。金屬管浮子流量計全金屬結構，有指針型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0～10mA,4～20mA的標準模擬量信號輸出和現場指示，累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁過濾器和特殊規格品種。廣泛應用于石油、化工、發電、制藥、食品、水處理等復雜、惡劣環境條件及各種介質條件的流量測量過程中。
       金屬管浮子流量計適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；金屬管浮子流量計對于直管段要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動；金屬管浮子流量計全金屬結構，適于高溫、高壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；金屬管浮子流量計帶有數據恢復，數據備份及掉電保護功能.
二、金屬管浮子流量計工作原理：
       金屬管浮子流量計的浮子在測量管中隨著流量的變化，將浮子向上移動在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒?，使指示器正確地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。但是金屬管浮子流量計不適用于流體瞬間較大以及脈沖較大的紊流場合下的流體測量（原因是瞬間放大不穩定的流體容易將浮子沖到頂部以及引起轉角結構的問題）。
三、金屬管浮子流量計特點：
1、堅固的全金屬結構設計型浮子流量計；
2、采用獨立的mnodular概念設計的測量管指示器；
3、可選擇不銹鋼、以及不銹鋼襯PTFE材料測量系統；
4、低壓力損失設計；
5、短行程、小型結構設計、儀表標準總高度250mm；
6、磁性耦合結構確保數據傳輸、信號更加穩定；
7、保溫或伴熱夾套；
8、垂直、水平、各種安裝方式更適合不同使用場合；
四、金屬管浮子流量計技術參數:
測量范圍:水（20℃）1~200000L/h
空氣（20℃，0.1013MPa）0.03~4000m³/h
參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1.5級 特殊型1.0級
壓力等級：標準型：DN15~DN50 4.0MPa DN80~DN200 1.6MPa
                   夾套的壓力等級為1.6MPa
                   特殊型在選型和訂貨前應與工廠協商
安裝方式：垂直安裝；水平安裝（無卡盤連接、無襯四氟型）
壓力損失：7kPa~70kPa
介質溫度：標準型：-20℃~+200℃：PTFE：0℃~85℃
                  高溫型：最高可達300℃
介質粘度：DN15: <5mPa.s(F15.1~F15.3)
                             <30mPa.s(F15.4~F15.8)
                    DN25: <250mPa.s
                    DN50-DN150: <300mPa.s
環境溫度：液晶型-20℃~+85℃
                  指針型-20℃~+100℃
連接形式：標準型：HG20592標準法蘭；衛生型卡盤；螺紋或者按照要求訂制
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20×1.5
供電電源：標準型：24VDC二線制4~20mA（10.8VDC~36VDC ）
                  交流型：85~265VAC 50HZ
                  電池型：3.6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量最大5A@250VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0~50000
累計流量顯示數值范圍：0~99999999
防護等級：IP65
防爆標志：隔爆型ExdⅡCT6（防爆證書編號：CNEx23.2895X）

五、金屬管浮子流量計不同口徑對應的流量參數：

通徑 流量范圍 壓力損失kPa
水L/h 空氣m³/h 常規型 防腐型
常規型 防腐型 常規型，防腐型
DN15 2.5～25 --- 0.07～0.7 6.5 5.5
4.0～40 2.5～25 0.11～1.1 6.5 5.5
6.0～60 4.0～40 0.18～1.8 6.6 5.6
10～100 6.3～63 0.28～2.8 6.6 5.6
16～160 10～100 0.40～4.0 6.8 5.8
25～250 16～160 0.7～7.0 7.2 6.1
40～400 25～250 1.0～10 8.6 7.3
60～600 40～400 1.6～16.0 11.1 7.3
DN20 40～400 40～400 0.7～7.0 8.6 6.1
60～600 60～600 1.2～12 11.1 7.3
100～1000 100～1000 1.8～18 11.1 7.3
DN25 100～1000 60～600 3～30 7.0 5.9
160～1600 100～1000 4.5～45 8.0 6.0
250～2500 160～1600 7～70 10.8 6.8
400～4000 250～2500 11～110 15.8 9.2
DN32 160~1600 160~1600 3.0~30 8.0 6.0
250~2500 250~2500 5.0~50 10.8 6.8
400~4000 400~4000 7.5~75 15.8 9.2
600~6000 600~6000   16.5 12.0
DN40 500～5000 --- 12～120 8.0 6.5
600～6000 ---- 16～160 11.0 6.8
DN50 630～6300 400～4000 18～180 8.1 6.8
1000～10000 630～6300 25～250 11.0 9.4
1600～16000 1000～10000 40～400 17.0 14.5
DN65 1200~12000 1200~12000 18~180 8.2 6.9
1600~16000 1600~16000 30~300 8.2 6.9
2500~25000 2500~25000 37~370 15.5 11.9
DN80 2500～25000 1600～16000 60～600 8.1 6.9
4000～40000 2500～25000 80～800 9.5 8.0
DN100 6000～60000 4000～40000 100～1000 15.0 8.5
DN125 10000~100000 10000~100000 300~3000 42.0 38.5
12500~125000 12500~125000   45.0 42.0
DN150 20000～100000 10000~100000 600～3000 45.0 42.0
30000~150000 25000~125000   60.0 58.0
備注：以上流量表中未被列入的流量范圍正常均可訂制，具體訂制請電話聯系！
六、金屬管浮子流量計產品選型：
代號
測量管結構
ZH-LZ50
下進上出
ZH-LZ51
下進上橫出
ZH-LZ52
下橫進上橫出
ZH-LZ53R
水平安裝-右進左出（無襯四氟）
ZH-LZ53L
水平安裝-左進右出（無襯四氟）

代號
接液材質
R1
1Cr18Ni9Ti
R2 316L
RP
304+PTFE

代號
管道口徑
DN15
15
DN20 20
DN25
25
DN32 32
DN40 40
DN50
50
DN65 65
DN80
80
DN100
100
DN125 125
DN150
150
DN200
200

代號
附加結構
無

T
夾套型
Z
阻尼型
G
高溫型
Y
高壓型

代號
指示器形式代碼組合
M1
就地指示器，機械指示瞬時流量
M2
供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量
M3
供電型，無機械指示，液晶顯示瞬時/累積流量

代碼
供電方式
無
只限M1指示器
A
220VAC，4~20mA輸出
B
電池供電，無輸出
C
24VDC，二線制供電，4~20mA輸出
D
24VDC，三、四線制供電，4~20mA輸出

代號
表頭
l
方型殼體
d
圓殼體（隔爆）

代號
報警或脈沖輸出
無
無報警或脈沖輸 出
K1
上限報警或脈沖輸出
K2
下限報警或脈沖輸出
K3
上、下限報警或脈沖輸出

七、金屬管浮子流量計選型及安裝注意事項：

     正確選用金屬管浮子流量計及附加結構，對于系統的穩定運行及測量精度至關重要。在流量計的選型及安裝中應特別注意以下幾點：
1)對于遠傳輸出型智能型金屬管浮子流量計的選用，要選擇適合使用場所防爆類型要求的流量計；安裝時還應注意儀表上電后的外殼緊固及接線口的密封，以達到防爆、防護、防侵蝕的要求。
2)對于被測介質溫度過高(>220℃)或過低的場所，通常要對流量計的傳感器部分采取保溫或隔熱措施，為保證信號轉換器---指示器正常工作的環境溫度，應選擇高溫指示器；
3)對于有些需采取保溫或冷卻的被測介質，要選擇夾套型流量計。標準LZ50智能型金屬管浮子流量計的伴熱或冷卻接口采用DIN2501 DN15 PN1.6 法蘭連接,如需其它法蘭或螺紋連接，定貨時請注明。
4)對于流量計入口介質的壓力不穩，尤其用于氣體的測量，為保證精度和使用壽命，應選用阻尼結構。
5)對于介質要求的壓力等級較高，超過標準壓力等級時，在選型時請選擇高壓型結構，高壓型采用HG20595-97 RF帶頸對焊鋼制管法蘭。如采用其它標準，定貨時請注明。
6)流量計安裝時要保證測量管的垂直度優于5%，且應加裝旁路，便于維護和清洗而不影響生產。
7)安裝流量計的位置應保證入口有≥5DN的直管段，出口不≤250mm的直管段；如介質中含有鐵磁性物質，應在流量計前安裝磁性過濾器。
8)測控系統中的控制閥，應安裝在流量計的下游。用于氣體測量時，應保證工作壓力不小于流量計壓損的5倍，以使流量計穩定工作。
9)安裝流量計前，應將管道內焊渣吹掃干凈；安裝時要取出流量計中的止動元件；安裝后使用時，要緩慢開啟控制閥門，避免沖擊損壞流量計。
10)對于LZ50標準型、LZ53水平安裝型智能型金屬管浮子流量計可以選擇內置磁過濾器。內置磁過濾器的LZ50標準型的總高為350mm。

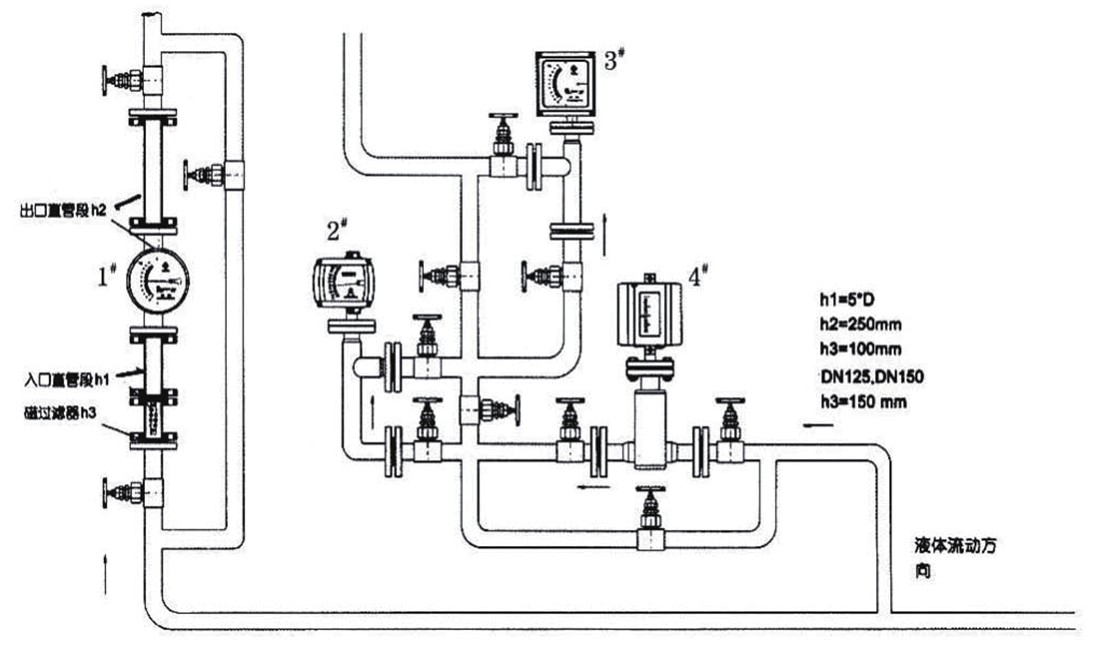

八、金屬管浮子流量計安裝參考示意圖：
