投入式液位變送控制器

　　ZH-DBSK50系列投入式液位變送控制器是由以智能單片機為控制核心，是集成了壓力液位測量、顯示、模擬量變送輸出以及報警控制輸出為一體的集成產品。投入式液位變送控制器具有測量精度高、結構多元、功能齊全等特點，適合工業自動化控制、石化、市政、樓宇自控設備等場合對于敞口容器、罐槽、水池等液位實現現場測量顯示、變送輸出及與液位控制電器部分進行聯鎖控制以實現自動控制液位高低的液位測量控制場合。
投入式液位變送控制器主要技術指標
適用介質：與不銹鋼或者聚四氟乙烯兼容的液體
量程：0~0.5~50m
工作電源：AC85～260V/DC24V±2V
電流輸出：4~20mA
控制輸出：繼電器控制輸出上下限等
測量精度：0.5%FS±1
恒流源輸出：0.82～2.48mA
溫度漂移：≤0.02%FS/℃（典型值100ppm/℃）
顯示范圍：-1999～9999
超限顯示：“EEEE”
顯示數碼管：0.56英寸 紅色 4位
觸點容量：AC220V 3A
使用環境：0～+70℃；≤85%RH
安裝形式：支架安裝；法蘭安裝
轉換器形式：普通型（不銹鋼殼體）；隔爆型（鑄鋁殼體）

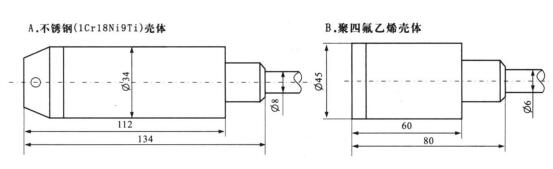

投入式液位變送控制器傳感器結構尺寸

說明：訂貨時請?zhí)峁y量的液體的比重（正常以水的比重1.0g/cm³）
投入式液位變送控制器產品選型

選型型譜

型譜說明

ZH-DBSK50

投入式液位變送控制器

傳感器類型

1

線纜防水式

2

直桿式(傳感器裝在底部，直接接觸液體介質)

3

防腐線纜式

4

導壓桿式(傳感器裝在上部，不直接接觸介質)

過程連接形式

T

支架安裝

N

法蘭安裝DN40 PN1.0

Y

特別約定

傳感器連接材料

1

304

直桿式

2

316

4

丁晴橡膠與聚氯乙烯復合物

線纜式

5

聚四氟乙烯(聚丙烯法蘭)

防爆方式

O

不防爆（不銹鋼外殼）

B

EXdIIBT4   ExdⅡCT4~6

控制與輸出方式

K4

四限報警

K2

上下限報警

I

4~20mA輸出

J

帶報警器

供電方式

AC

AC220V

DC

DC24V

配重情況

O

無需配重

W

需要配重

安裝高度或者線纜長度

-□

安裝高度

測量量程

-□

測量高度

被測介質密度

-□

(g/cm3)
