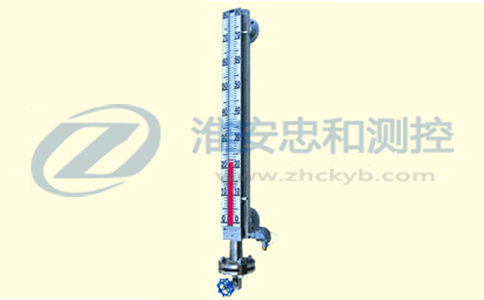

側裝磁翻板液位計

   側裝磁翻板液位計是根據磁性原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而專門用于液位測量的裝置；磁翻板液位計（俗稱磁翻柱液位計、磁浮子液位計）由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭等組成，用于測量各類液體容器內的液位高度，能用于高溫、防爆、防腐、食品飲料等場合作為液位的就地顯示或遠傳顯示與控制功能。ZHUHZ系列磁翻板液位計產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警控制開關可實現液位或界位的上下限報警和控制，配上ZH-SBUHZ系列磁翻板液位變送器單元模塊可將液位信號轉換成二線制4~20mADC的標準信號實現遠距離檢測、指示、記錄或者配上磁性報警開關可以直接對液位控制系統進行連鎖控制。
側裝磁翻板液位計的工作原理：
       磁翻板液位計有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們?cè)谇惑w的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。
     控制型磁翻板液位計是在磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型磁翻板液位計是在磁翻板液位計的基礎上增加了 4~20mA 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。
側裝磁翻板液位計主要技術參數：
1、測量范圍：側裝式：0~300~12000mm  頂裝式：0~5000mm
2、測量精度：±10mm
3、介質溫度：-20~+350℃
4、工作壓力：≤2.5MPa (2.5MPa以上可另行設計)；ABS＜0.6MPa
5、介質密度：≥0.45g/cm³
6、介質粘度：＜0.4Pa.s
介質密度與沉筒距參考對比表

側裝磁翻板液位計產品選型
